Dobrze przygotowany montaż pozwala uniknąć rozbierania gotowej instalacji z powodu brakującego adaptera, przecieku albo braku miejsca na wymianę wkładu. Najpierw ustal, który układ podłączasz: prosty filtr podzlewowy, system odwróconej osmozy czy filtr na wejściu instalacji.
Każdy z nich wymaga innego sposobu podłączenia. Filtr bez membrany zwykle pracuje bez odpływu, RO odprowadza część wody do kanalizacji, a korpus na rurze głównej obsługuje całą instalację za miejscem montażu. Poniżej znajdziesz wspólne przygotowanie, trzy osobne ścieżki montażu oraz zasady płukania i sprawdzania szczelności. Instrukcja producenta konkretnego urządzenia ma pierwszeństwo przed ogólnym poradnikiem, zwłaszcza w sprawach ciśnienia, uszczelniania i pierwszego uruchomienia.
Zanim zaczniesz: wspólna lista kontrolna
Gdzie podłączysz wodę i czy przyłącza pasują?
W kuchni znajdź zawór odcinający zimną wodę i sprawdź, czy rzeczywiście zamyka dopływ. Zasilanie filtra podzlewowego lub RO najczęściej wykonuje się na przyłączu kuchennym, z użyciem dopasowanego trójnika i zaworu. Dla filtra centralnego miejsce wpięcia na rurze głównej ustal z instalatorem według instrukcji urządzenia i układu instalacji.
Porównaj średnice oraz rodzaje gwintów przyłącza i elementów z zestawu. Oznaczenie wężyka nie określa rozmiaru gwintu zaworu. W systemach RO często stosuje się wężyk o średnicy zewnętrznej 1/4 cala, czyli około 6,4 mm, ale do połączenia z instalacją potrzebny jest odpowiedni adapter. Brakujące trójniki i złączki kup przed zakręceniem wody.
Jeżeli dopiero wybierasz urządzenie, porównaj systemy filtrowania wody pod zlew. Rozmiar zestawu i sposób poboru wody wpływają na zakres prac w szafce.
Ciśnienie, odpływ i miejsce serwisowe
Zmierz ciśnienie manometrem lub ustal je na podstawie wiarygodnych pomiarów instalacji, a następnie porównaj z zakresem pracy urządzenia. Sam mocny strumień z baterii nie potwierdza właściwego ciśnienia dla membrany RO. Przy zbyt niskim ciśnieniu jej wydajność spada; przy utrzymującym się problemie rozwiązaniem jest prawidłowo dobrana pompa wspomagająca. Zbyt wysokie ciśnienie wymaga ograniczenia przed urządzeniem.
RO potrzebuje odpływu do kanalizacji. Filtr podzlewowy bez membrany zwykle go nie wymaga. W przypadku korpusu centralnego sprawdź konstrukcję: prosty filtr z wymiennym wkładem różni się pod tym względem od urządzenia z płukaniem do odpływu.
Zmierz szafkę i zostaw przestrzeń do obsługi. Korpus musi dać się odkręcić, wkład wyjąć, a zawór zamknąć bez wyjmowania całego wyposażenia. Sprawdź też ruch szuflad oraz kosza na odpady. Urządzenie i przewody powinny być chronione przed mrozem oraz bezpośrednim nasłonecznieniem.
Higiena, narzędzia i uszczelnienia
Przygotuj czyste miejsce pracy. Umyj ręce, oczyść narzędzia i unikaj dotykania końców wężyków oraz wnętrza obudów. Zanieczyszczenia wniesione podczas montażu mogą skazić układ, szczególnie taki, który magazynuje wodę w zbiorniku.
- Przygotuj obcinak do wężyków, latarkę, miskę i ręcznik do zebrania wody pozostałej w przewodach.
- Sprawdź kompletność uszczelek, uchwytów, zaworów i adapterów przewidzianych dla urządzenia.
- Miej pod ręką taśmę PTFE, ale używaj jej wyłącznie na gwintach, dla których producent przewiduje takie uszczelnienie.
Szybkozłączki uszczelniają wężyk wewnętrzną uszczelką. Nie owija się go taśmą. Także połączenie z uszczelką płaską lub O-ringiem wymaga sposobu montażu przewidzianego dla tej konstrukcji.
| Wymaganie | Filtr podzlewowy bez membrany | System RO | Filtr na wejściu instalacji |
|---|
| Miejsce | Szafka przy punkcie poboru | Miejsce na moduł i ewentualny zbiornik | Rura główna za wodomierzem |
| Zasilanie wodą | Zimna woda z przyłącza kuchennego | Zimna woda o ciśnieniu odpowiednim dla membrany | Zimna woda przed rozdziałem na odbiorniki |
| Odpływ | Zwykle zbędny | Wymagany | Zależny od konstrukcji; prosty korpus go nie wymaga |
| Płukanie | Według instrukcji wkładów | Według procedury dla wkładów, membrany i zbiornika | Według instrukcji filtra i wkładu |
| Typowa trudność | Niewielka lub średnia | Średnia, więcej połączeń | Większa, często wymaga instalatora |
Ścieżka 1: montaż filtra podzlewowego bez membrany
1. Odetnij wodę i wykonaj przyłącze
Zamknij zawór zimnej wody. Otwórz baterię po stronie zimnej, aby upuścić ciśnienie, i podstaw miskę pod rozłączane połączenie. Jeżeli woda nadal płynie, zawór nie odcina dopływu skutecznie. Usuń ten problem przed dalszą pracą.
Zamontuj trójnik lub przyłącze z zaworem zasilającym filtr. Zachowaj dopływ do baterii kuchennej zgodnie ze schematem zestawu. Uszczelnij połączenia właściwą metodą, bez dodawania taśmy do każdego gwintu. Podczas skręcania nie przenoś siły na stare przyłącze w ścianie.
2. Ustaw korpusy i zamontuj wylewkę
Przymocuj moduł do ściany szafki albo ustaw go swobodnie, jeżeli producent dopuszcza taką pozycję. Sprawdź oznaczenia IN i OUT oraz strzałki przepływu. Woda powinna przechodzić przez wkłady w kolejności określonej w instrukcji.
Jeśli zestaw ma osobną wylewkę, wybierz miejsce w zlewie lub blacie. Zajrzyj od spodu: potrzebujesz dostępu do nakrętki mocującej i miejsca na przewód. Przed wierceniem sprawdź materiał powierzchni oraz wymaganą średnicę otworu. Kamień i konglomerat lepiej powierzyć wykonawcy wyposażonemu w odpowiednie narzędzia.
3. Połącz przewody i wypłucz wkłady
Przytnij wężyki prostopadle, bez zadziorów i zgnieceń. Poprowadź je łagodnymi łukami, z zapasem pozwalającym odsunąć moduł podczas serwisu. Przewód nie powinien być napięty ani opierać się o mechanizm szuflady. Wsuń go do oporu w odpowiednią złączkę i sprawdź osadzenie delikatnym pociągnięciem.
Przed pobraniem wody do picia wykonaj płukanie zgodne z instrukcją konkretnego filtra i wkładów. Zachowaj wskazaną przez producenta kolejność oraz czas lub objętość płukania. Następnie przeprowadź kontrolę szczelności opisaną w dalszej części poradnika.

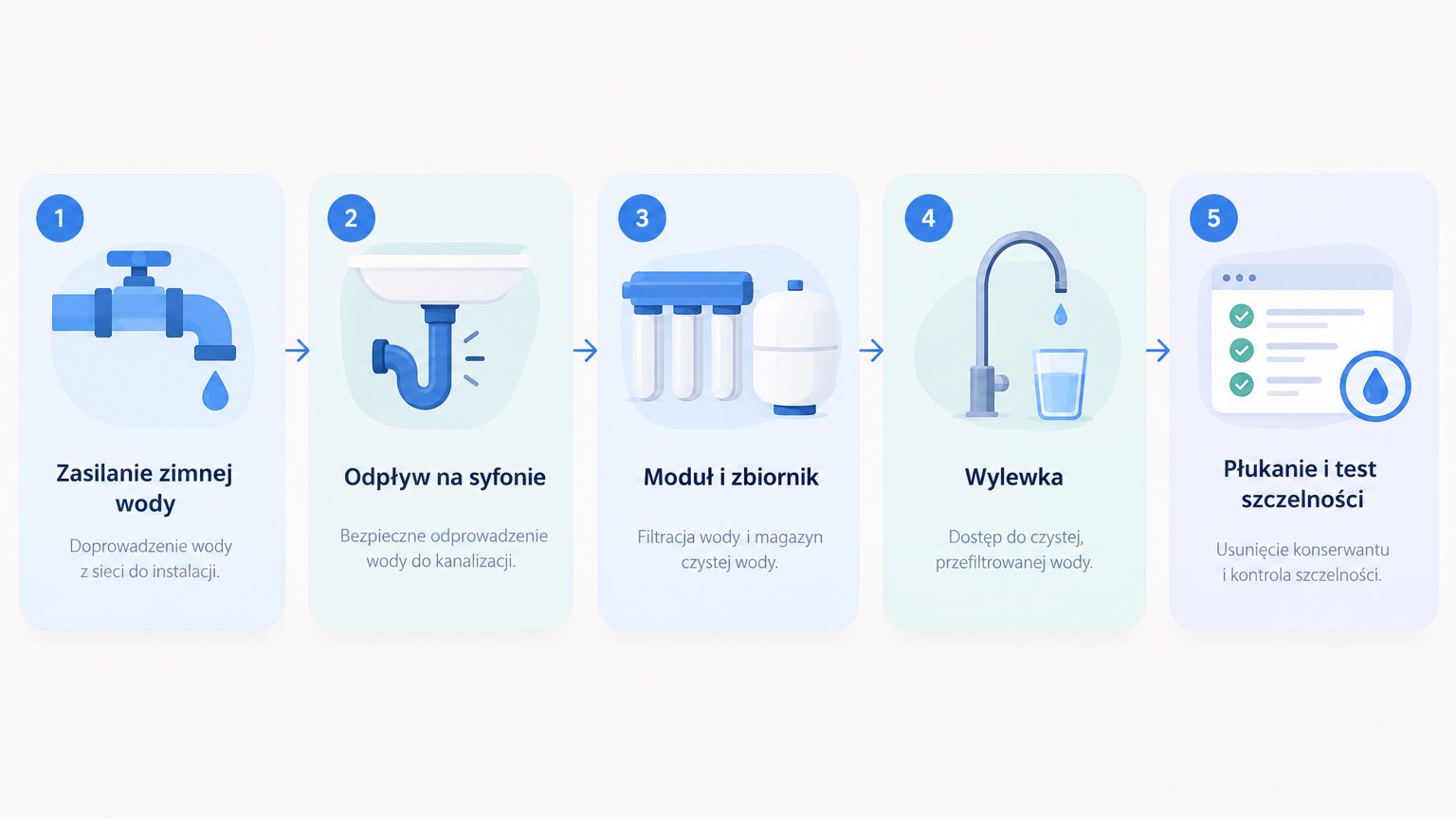

Ścieżka 2: montaż systemu odwróconej osmozy
1. Rozplanuj moduł, zbiornik i wylewkę
Przed wierceniem rozstaw wszystkie elementy w szafce. Zbiornik powinien stać blisko wylewki; dla typowego zestawu warto przyjąć odległość do około 3 m. W wybranych konfiguracjach moduł może znajdować się do około 10 m od zbiornika, ale taką trasę trzeba potwierdzić w instrukcji konkretnego urządzenia.
Dłuższe wężyki zwiększają opory przepływu. Podnoszenie wody do wyżej położonej wylewki dodatkowo obniża dostępne przy niej ciśnienie. W poziomym przewodzie opory zależą od jego długości, średnicy, przepływu i liczby złączek; sama długość wężyka nie wystarcza do ich wyznaczenia.
Zostaw dostęp do zaworu zbiornika oraz obudowy membrany. Jeżeli zestaw ma pompę, zaplanuj również bezpieczne zasilanie elektryczne, zgodnie z instrukcją urządzenia.
2. Podłącz zimną wodę i odpływ
Po zamknięciu dopływu i upuszczeniu ciśnienia zamontuj przyłącze z zaworem na zimnej wodzie. Przewód zasilający skieruj do wejścia systemu. Trzymaj się schematu podłączeń: przewód wody oczyszczonej i przewód koncentratu odprowadzanego do kanalizacji pełnią różne funkcje.
Odpływ koncentratu wykonaj według schematu montażowego konkretnego zestawu. Z instrukcji odczytaj miejsce podłączenia, sposób zamocowania obejmy i wymagane zabezpieczenia. Jeśli schemat nie pasuje do istniejącej kanalizacji, przed wykonaniem otworu uzgodnij sposób podłączenia z instalatorem.
3. Wężyki i szybkozłączki
Oferujemy złączki do wężyków o średnicy zewnętrznej 1/4 cala, czyli około 6,4 mm. Rozmiar i rodzaj połączenia dobierz do konkretnego zestawu. Przewód utnij prostopadle i wsuń do pełnego osadzenia według instrukcji danej złączki. Płytkie wsunięcie może pozornie trzymać przewód, a mimo tego przeciekać pod ciśnieniem.
Plastikowe nakrętki przewidziane do montażu ręcznego dokręcaj dłonią. Klucz łatwo uszkadza tworzywo. Potrzebne elementy serwisowe, w tym wężyki, zawory i złączki do przewodów 1/4 cala, dobierzesz w naszym sklepie do konkretnego połączenia.
4. Zbiornik, membrana i ogranicznik przepływu
Jeżeli system ma zbiornik, sprawdź ciśnienie jego poduszki powietrznej przy całkowicie opróżnionej części wodnej i bez ciśnienia wody. Dla wielu zbiorników domowych wynosi ono około 5–7 psi, czyli 0,34–0,48 bar. Ustawienie dla danego modelu znajdziesz w instrukcji. Pomiar pełnego zbiornika nie daje właściwej wartości ciśnienia wstępnego.
Sprawdź uszczelkę pod zaworem zbiornika, jeżeli przewiduje ją jego konstrukcja. Nie zastępuj brakującego elementu coraz mocniejszym dokręcaniem. Membranę zamontuj zgodnie z kierunkiem i sposobem osadzenia wskazanym przez producenta.
Ogranicznik przepływu na odpływie musi pasować do wydajności membrany wyrażonej w GPD. Nie dobiera się go wyłącznie po wyglądzie lub średnicy przyłącza. Przed zmianą membrany sprawdź zgodność wydajności GPD z pozostałymi elementami systemu. Niedopasowanie ogranicznika zaburza warunki pracy membrany.
5. Pierwsze płukanie i napełnienie
Wykonaj procedurę rozruchową z instrukcji zestawu. Wkłady wstępne, membrana i zbiornik mogą wymagać osobnych etapów płukania. Jeżeli przewidziano wypłukanie węgla przed doprowadzeniem wody do membrany, zachowaj tę kolejność. Pierwsze porcje wody przeznaczone do odrzucenia wylej.
Napełnianie pustego zbiornika typowego domowego RO trwa orientacyjnie około 4 godzin. Czas zależy od ciśnienia, temperatury wody i wydajności membrany. Jeżeli ciśnienie zasilania stale jest zbyt niskie, dobierz pompę wspomagającą do systemu RO, zamiast zmieniać przypadkowo ustawienia zbiornika.
Mineralizator montuje się w miejscu wskazanym na schemacie konkretnego zestawu. Dobór takiego wkładu i jego zastosowanie opisujemy w poradniku o minerałach do wody po osmozie.
Ścieżka 3: filtr na wejściu instalacji
Miejsce montażu i układ zaworów
Miejsce wpięcia filtra centralnego ustal z instalatorem na podstawie instrukcji konkretnego urządzenia i układu instalacji. Przed pracą trzeba potwierdzić dopuszczalną pozycję korpusu oraz schemat zaworów odcinających i ewentualnego obejścia. Dobór wkładu do ochrony zmiękczacza opisujemy osobno: filtr mechaniczny przed zmiękczaczem.
Jeżeli instrukcja przewiduje obejście, czyli bypass, wykonaj je zgodnie z jej schematem. Gdy woda płynie obejściem, omija wkład filtracyjny. Zawory powinny pozostać łatwo dostępne również po zabudowaniu pomieszczenia.
Osadzenie korpusu i uruchomienie
Korpus zamontuj w pozycji dopuszczonej przez producenta, z zachowaniem oznaczonego kierunku przepływu. Zostaw przestrzeń potrzebną do odkręcenia obudowy i wyjęcia wkładu. Zastosuj mocowanie przewidziane dla danego modelu.
Wpięcie zwykle wymaga cięcia rury głównej i wykonania nowych połączeń. W praktyce ten etap częściej należy do instalatora, szczególnie przy rurach stalowych, miedzianych albo zgrzewanych. W budynku wielorodzinnym uzgodnij prace z zarządcą, jeżeli dotyczą wodomierza lub części wspólnej. Nie naruszaj plomb.
Po montażu wykonaj napełnianie, odpowietrzanie i płukanie według instrukcji filtra oraz wkładu. Sprawdź szczelność korpusu, nowych połączeń na rurze i zamontowanych zaworów.
Pierwsze uruchomienie i kontrola szczelności
Sprawdzenie pod ciśnieniem
Otwieraj zasilanie powoli, obserwując instalację. Po odpowietrzeniu i zakończeniu odpowiedniego etapu płukania sprawdź układ także przy zamkniętej wylewce, gdy znajduje się pod ciśnieniem. W RO uwzględnij etap napełniania zbiornika oraz stan po jego napełnieniu.
Oświetl każde połączenie latarką. Przyłóż suchy ręcznik papierowy do złączek, zaworów i krawędzi korpusów. Mała kropla łatwiej zostawi ślad na papierze, niż będzie widoczna na mokrej lub błyszczącej powierzchni. Osusz elementy wcześniej, żeby odróżnić przeciek od wody rozlanej podczas pracy.
Kontrolę powtórz po kilku godzinach i następnego dnia. Suchy ręcznik papierowy pod modułem pomoże zauważyć sączenie, ale nie zastępuje sprawdzenia poszczególnych połączeń.
Co zrobić, gdy pojawi się wyciek?
- Zamknij dopływ do filtra. W systemie zbiornikowym odetnij również zbiornik, jeśli zasila miejsce przecieku.
- Otwórz wylewkę i upuść ciśnienie przed rozłączeniem elementów.
- Znajdź przyczynę: sprawdź osadzenie wężyka, stan uszczelki lub pęknięcie złączki.
- Jeżeli końcówka wężyka jest uszkodzona, odetnij wadliwy fragment prostopadle i ponownie wykonaj połączenie.
- Powoli przywróć zasilanie i powtórz próbę szczelności.
Nie poprawiaj przecieku przez ściskanie plastikowej szybkozłączki kluczem. Pęknięty element wymień. Gdy nie możesz ustalić źródła wycieku, pozostaw dopływ zamknięty do czasu sprawdzenia instalacji.
Zapisz datę montażu i oznaczenia wkładów. Od razu wyznacz termin ich kontroli oraz wymiany według instrukcji, zużycia wody i warunków zasilania.
Najczęstsze błędy przy montażu filtrów do wody
Błędy wspólne dla filtrów kuchennych i centralnych
- Podłączenie do ciepłej wody: typowe domowe zestawy wymagają zimnej wody w zakresie temperatur podanym przez producenta.
- Odwrócony przepływ: przewód zasilający trzeba podłączyć do wejścia IN, z zachowaniem kolejności wkładów.
- Krzywe cięcie lub płytkie wsunięcie wężyka: uszczelka złączki potrzebuje równej, nieuszkodzonej powierzchni i pełnego osadzenia przewodu.
- Dokręcanie plastiku kluczem: nadmierna siła uszkadza nakrętki i złączki przeznaczone do montażu ręcznego.
- Załamany przewód: sprawdź jego przebieg po zamknięciu szuflady i wsunięciu kosza na odpady.
- Brak płukania lub dostępu serwisowego: rozruch trzeba dokończyć przed piciem wody, a wkłady muszą dać się później wyjąć.
Pułapki charakterystyczne dla RO
Błędem jest wykonanie odpływu RO bez sprawdzenia schematu zestawu. Jeśli instrukcja nie wyjaśnia sposobu podłączenia do Twojej kanalizacji, wstrzymaj ten etap prac i skonsultuj go z instalatorem.
Drugą grupą problemów są ustawienia zbiornika: niesprawdzone ciśnienie powietrza i brak uszczelki wymaganej pod zaworem. Kolejnym błędem jest pozostawienie starego ogranicznika po zmianie membrany na inną wydajność. Każdy z tych elementów sprawdza się osobno.
Kiedy wezwać instalatora?
Prace wymagające ingerencji w instalację
Zleć montaż fachowcowi, jeśli konieczne jest cięcie rury głównej, lutowanie miedzi, zgrzewanie albo przebudowa stalowych przyłączy. Tak samo postąp, gdy zawory są skorodowane, nie zamykają dopływu lub w ogóle ich brakuje. Najpierw trzeba zapewnić bezpieczne odcięcie wody.
Pomoc jest uzasadniona także przy braku odpowiedniego odpływu dla RO oraz wierceniu otworu w kamieniu lub konglomeracie. Koszt uszkodzonego blatu może znacznie przekroczyć koszt wykonania otworu przez specjalistę.
Nietypowe warunki i zgody
Ciśnienie poza zakresem urządzenia wymaga doboru reduktora albo pompy. Nie uruchamiaj zestawu z założeniem, że problem rozwiąże się po płukaniu. W biurze, gastronomii czy laboratorium potrzebna jest również konsultacja techniczna dotycząca wydajności oraz warunków pracy systemu.
Wspólnota lub spółdzielnia powinna uczestniczyć w uzgodnieniu robót dotyczących części wspólnej. Przed zamówieniem prac ustal granicę odpowiedzialności za instalację i zasady dostępu do zaworów oraz wodomierza.
Przed rozpoczęciem prac podejmij trzy decyzje
Wybierz ścieżkę odpowiadającą urządzeniu, potwierdź zgodność przyłączy i ustal, czy warunki ciśnienia oraz odpływu pozwalają na montaż. Jeśli któryś z tych punktów pozostaje niejasny, wyjaśnij go przed rozłączeniem rur. Zarezerwuj też czas na pełne płukanie i kontrolę szczelności po uruchomieniu.
Po zakończeniu montażu zachowaj instrukcję i notatkę serwisową z terminami wymiany wkładów. Jeśli potrzebujesz pomocy w doborze systemu lub części, przekaż nam model urządzenia, wymiary dostępnego miejsca i zdjęcia przyłączy. Pomożemy dopasować elementy do planowanego podłączenia.
